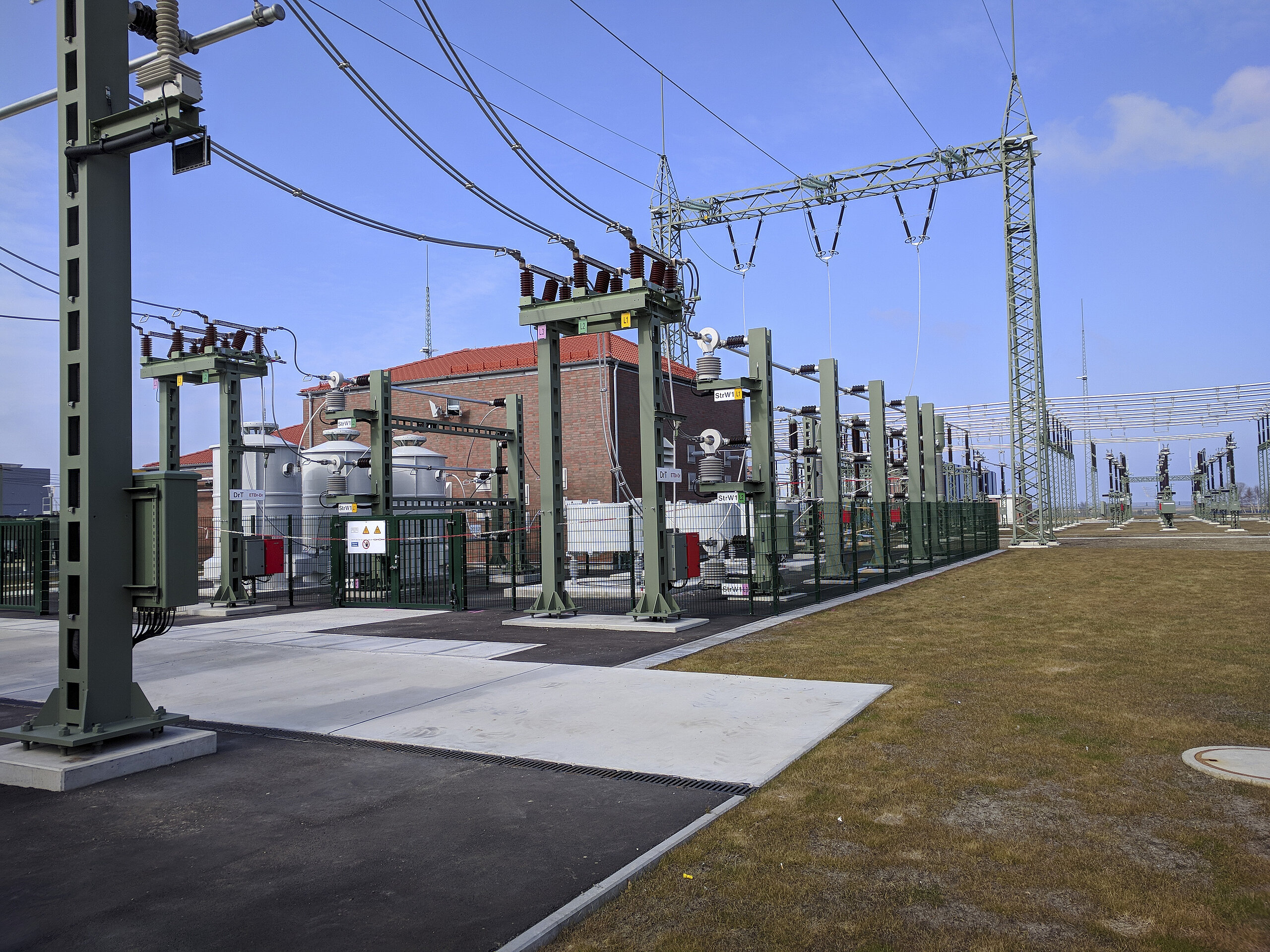

Schallimmissionsprognose für die Erweiterung des Umspannwerks Lubmin
Seit mehr als zehn Jahren begleitet Müller-BBM Industry Solutions die schrittweise Erweiterung des Umspannwerks Lubmin der 50Hertz Transmission GmbH. Im Zuge des Ausbaus zur Anbindung von Offshore-Windparks erstellten wir Schallimmissionsprognosen für verschiedene Ausbauzustände im Rahmen des Genehmigungsverfahrens nach BImSchG und ermittelten messtechnisch die Schallemissionen von Teilanlagen wie z. B. Transformatoren.
Auf einen Blick
| Kunde: | 50Hertz Transmission GmbH |
| Branche: | Energieversorgung / Stromnetzbetrieb |
| Objekt: | Umspannwerk Lubmin |
| Expertise: |
|
| Ort & Zeitraum: | Lubmin, Mecklenburg-Vorpommern 2014 - 2025 |
Ausgangslage
Das Umspannwerk Lubmin zählt zu den zentralen Netzknoten für die Integration von Offshore-Windenergie in das deutsche Übertragungsnetz. Mit dem kontinuierlichen Ausbau der Offshore-Netzanbindungen wurde der Standort über mehrere Projektphasen hinweg erweitert und technisch angepasst. Hierzu gehörten unter anderem zusätzliche Transformatoren, Kompensationsdrosseln, C-Type-Filter und STATCOM-Anlagen sowie die Erneuerung bestehender Komponenten.
Auftrag
Müller-BBM Industry Solutions unterstützte die 50Hertz Transmission GmbH bei der Planung und Bewertung verschiedener Ausbau- und Modernisierungsmaßnahmen am Standort Lubmin. Hierzu gehörten messtechnische Untersuchungen bestehender Anlagen, die Auslegung erforderlicher Schallschutzmaßnahmen sowie die Erstellung von Schallimmissionsprognosen nach TA Lärm für Genehmigungsverfahren. So konnten die Erweiterungen des Umspannwerks abgesichert und die Einhaltung der Anforderungen an den umliegenden Wohnstandorten nachgewiesen werden.
Chronologie
2014/2015
Erste große Erweiterung zur Offshore-Netzanbindung
Im Zuge des Ausbaus des Umspannwerks Lubmin zur Anbindung weiterer Offshore-Windparks unterstützten wir 50Hertz Transmission GmbH mit einer Schallimmissionsprognose für den geplanten Ausbauzustand. Bewertet wurden die Geräuschimmissionen zusätzlicher Transformatoren, Kompensationsdrosseln, eines C-Type-Filters und einer STATCOM. Die Untersuchung zeigte, dass die Anforderungen der TA Lärm nach der Erweiterung sicher eingehalten werden, und bestätigte die schalltechnische Genehmigungsfähigkeit des Vorhabens.
2015
Schalltechnische Bewertung der 220-kV-C-Type-Filter-Anlage
Für die geplante 220-kV-C-Type-Filter-Anlage des Umspannwerks Lubmin erstellte Müller-BBM Industry Solutions eine Schallimmissionsprognose und begleitete das Projekt nach Fertigstellung mit einer (Schall-)Emissionsmessung für Planer und Lieferant der 50Hertz Transmission GmbH. Dadurch wurde die Einhaltung der Anforderungen zwischen Hersteller und Betreiber für die Teilanlage nachgewiesen.
2019
Schalltechnische Begleitung des Ausbaus "Lub 2.0"
Für die zweite Ausbaustufe “Lub 2.0” wurde eine Schallimmissionsprognose für den Ausbau des Umspannwerks Lubmin (zusätzliche Transformatoren, Kompensationsdrosseln, C-Type-Filter und STATCOM-Anlage) erstellt. Die Untersuchungen zeigten, dass unter Berücksichtigung erforderlicher Schallschutzmaßnahmen sämtliche Anforderungen eingehalten werden. Damit wurde die schalltechnische Genehmigungsfähigkeit nachgewiesen.
2019
Schallmessungen nach Anwohnerbeschwerden
Nach Beschwerden über Brummgeräusche in Spandowerhagen führten wir eine messtechnische Untersuchung des Umspannwerks Lubmin durch. Hierzu wurden die Geräuschemissionen der Transformatoren und Kompensationsdrosseln erfasst und die Schallimmissionen an den relevanten Wohnstandorten berechnet. Die Ergebnisse zeigten, dass die Anforderungen der TA Lärm sowie die genehmigten Immissionsanteile an allen maßgeblichen Immissionsorten eingehalten bzw. deutlich unterschritten werden.
2024
Austausch bestehender Kompensationsdrosseln
Im Rahmen der Modernisierung des Umspannwerks wurde der Austausch bestehender Kompensationsdrosseln durch eine neue dreipolige 380-kV-Kompensationsdrossel geplant. Müller-BBM Industry Solutions bewertete die schalltechnischen Auswirkungen des Vorhabens mittels Schallimmissionsprognose nach TA Lärm. Die Prognose ergab, dass die maßgeblichen Immissionsrichtwerte weiterhin deutlich unterschritten werden und keine relevanten Auswirkungen durch tieffrequente Geräusche zu erwarten sind.
2025
Optimierung des Endausbaus durch neue 380-kV-Kompensationsdrossel
In einer weiteren Ausbaustufe untersuchten wir die schalltechnischen Auswirkungen einer neuen 380-kV-Kompensationsdrossel, die bestehende und ursprünglich geplante Reservedrosseln ersetzt. Die Untersuchung bestätigte die Einhaltung aller genehmigten Immissionsanteile und die deutliche Unterschreitung der Immissionsrichtwerte an den umliegenden Wohnstandorten. Auch hinsichtlich tieffrequenter Geräusche und möglicher Geräuschspitzen ergaben sich keine kritischen Auswirkungen.
Ergebnis
Über mehr als zehn Jahre unterstützte Müller-BBM Industry Solutions die schalltechnische Planung und Genehmigung der verschiedenen Ausbauphasen des Umspannwerks Lubmin. Sämtliche untersuchten Ausbau- und Betriebszustände erfüllten die geltenden Anforderungen der TA Lärm. Damit konnten die Offshore-Netzanbindungen schalltechnisch abgesichert und erfolgreich umgesetzt werden.
