Maschinenschwingungen
Türenschäumanlage zur Kühlschrankproduktion
Bei unserem Kunden kam es zu hohen Schwingungen seit der Installation einer Türenschäumanlage, in der Kühlschranktüren innen ausgeschäumt werden: Risse und gelockerte Verankerungsschrauben waren die Folge. Müller-BBM Industry Solutions untersuchte die Erschütterungen an der Anlage und führte Vergleichsmessungen im In- wie auch im Ausland durch.
Auf einen Blick
| Branche: | Hausgerätehersteller |
| Objekt: | Türenschäumanlage für Kühlschränke |
| Expertise: | Maschinenschwingungen, Anlagendynamik |
| Ort & Zeitraum: | Giengen an der Brenz und Monterrey (Mexiko) Juli 2025 - Februar 2026 |
Mexiko
Deutschland
Ausgangslage

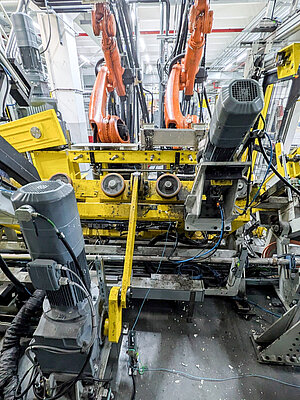

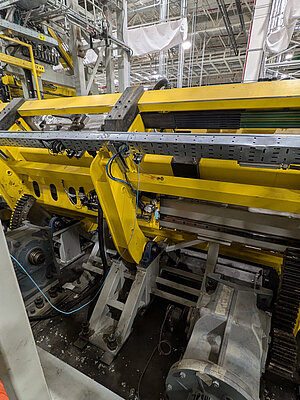

An einer Anlage zur Ausschäumung von Kühlschranktüren (Türenschäum‑Anlage TSA84) traten immer wieder Probleme auf: Neben wiederkehrenden Rissen am Stahlrahmen betraf dies auch die Konsolen der Motoren. Zudem lockerten sich mehrfach die Verankerungsschrauben der Anlage aus der Betondecke. Diese Schadensbilder deuteten auf potenziell erhebliche dynamische Belastungen hin, deren Ursachen näher untersucht werden sollten.
Auftrag
Müller-BBM erhielt den Auftrag, eine Analyse der Schwingungssituation durch Vergleichsmessungen an der betroffenen Anlage sowie an funktionierenden Referenzanlagen durchzuführen – zunächst in Giengen, anschließend an einer weiteren Anlage in Mexiko.

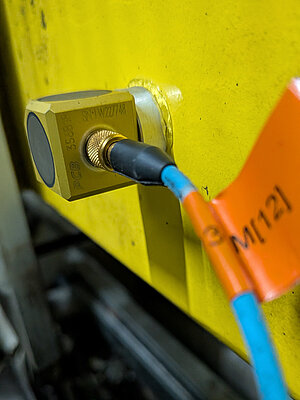

Die schwingungstechnischen Untersuchungen umfassten die Erfassung und ingenieurmäßige Bewertung der Erschütterungen an der Anlage und auf der Betondecke. Ergänzend wurden die dynamischen Kräfte der Anlage über ein indirektes Verfahren bestimmt.
Die Untersuchungen umfassten
- eine Ruhemessung ohne Anlagenbetrieb
- einen Trockenlauf ohne „Schäumen“
- Messungen während des Produktionsprozesses mit „Schäumen“
Ergebnis
Im Rahmen der vor Ort in Giengen durchgeführten Messungen zeigten sich sehr hohe Beschleunigungspegel, insbesondere mit ausgeprägten impulsartigen Anteilen. Zum Vergleich wurden Messungen an einer als „gut“ eingestuften Anlage am selben Standort durchgeführt. Dort traten an identischen Messpunkten deutlich niedrigere Amplituden auf – ein klarer Hinweis auf eine optimierte Maschinenkonstruktion.
Eine weitere Vergleichsmessung an einer technisch vergleichbaren „guten“ Anlage in Mexiko bestätigte dieses Bild. Auch hier lagen die Amplituden erheblich unter den Werten der Anlage in Giengen, was zusätzliche Erkenntnisse zur konstruktiven Ausführung lieferte.
Auf Basis dieser Ergebnisse konnten konkrete Empfehlungen zur Sanierung und Verbesserung der schwingungstechnischen Eigenschaften der Giengener Anlage abgeleitet werden.
